18 de fev de 2009

Fonte Simétrica

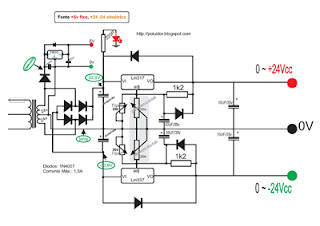

Esqueminha de uma fonte simétrica que eu já montei desenhada no corelDRAW, pode ser ampliada até 7000% que não perde a qualidade do desenho!
Ela constitui em uma tensão fixa de 5V, (0 a -24V), 0V, (0 a +24V) simétrica.

Cada CI regulador de tensão deve ter o seu próprio radiador de calor, ou deve ser isolados um do outro, a idéia do trimpot (eu escrevi tripot no esquema) para que não haja erro, vc poderá pré-regular a tensão máxima de saída! A corrente máxima e a que os CI's aguentam (1,5A) caso haja uma sobrecarga o próprio CI corta a corrente (mas não é confiável)

descupem os erros de português!

Clique aqui para o download

8 comentários:

  1. boas caro colega!tenho uma duvida sobre esta fonte simetrica!!
    para que servem os tripot de 20k!!
    nas duas saidas da fonte podemos ter uma tensao de +24v, ou uma das tensoes é sempre positiva???
    Parabens pelo blog sensacional!!

    ResponderExcluir
  2. Os trimpot são para regular qual tensão máxima saída, como estão em paralelo com o potenciômetro vc vai diminuir a resistência do mesmo, é claro que eles podem ser substituidos por resistores fixos, mas vc vai ter que calcular e torcer para que não de furo. Aconselho ler o datasheet do LM337 e LM317 para entender melhor. As tensões de saída são de zero a 24v, zero a -24v (reguladas) e 5v fixo e o terra também fixo.

    ResponderExcluir
  3. boa noite caro colega!!
    em relação ao condensador de 100uf/34v perto do regulador de tensao de 5v, o condensador é eletrolitico?

    ResponderExcluir
  4. Qual alteração preciso fazer nessa fonte para um tranformador com a mesma tensao mas q forneça 6A?
    Se nao me engano esses LM nao aceitam essa corrente toda.

    ResponderExcluir
  5. Olá brother, preciso fazer um projeto de uma fonte simetrica de 12V, será que poderia me ajudar?
    vi o seu esquema e gostei... aguardo.

    ResponderExcluir
  6. ué, para uma fonte de 12V da-se para usar o mesmo esquema, só colocar um trafo de 12+12 e aumentar a resistência nos tripots.

    ResponderExcluir
  7. para que serve uma fonte estabilizada 12v -12v assim que algue souber respondam-me, passem o layti para completar o trabalho.
    atenciosamente: estudantes de ELETRONICA

    ResponderExcluir
